Какой состав бетона марки 200

Бетон-самый распространенный строительным материал в современном мире, без него не обходится не одно строительство, даже при возведении деревянного (бревенчатого) дома фундамент делают, как правило, из бетона.

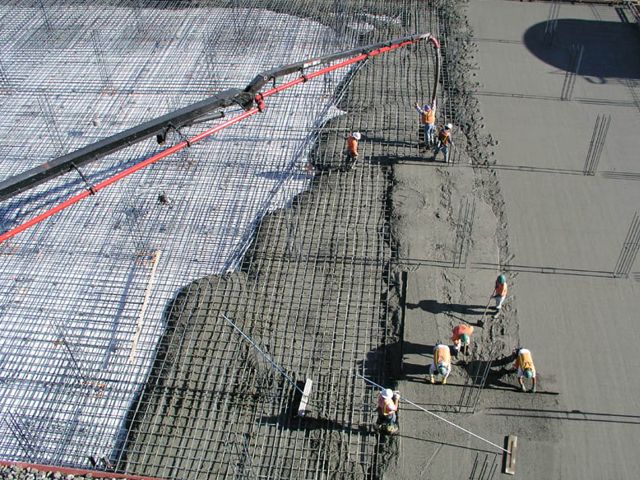

В зависимости от прочности на сжатие бетон подразделяется на марки М100; М150; М200 и т.д. и классы В7,5; В10; В12,5 и т.д. Наиболее распространен бетон марки М200, именно такой бетон используют при возведении фундаментов плит перекрытия, перемычек, заливке полов и отмостки зданий и домов.

Состав бетона м200

Марка бетона напрямую характеризует его прочность на сжатие, таким образом бетон марки М200 имеет прочность на сжатие не ниже 200 кгс/ см2 (килограмм сила/квадратный сантиметр) или примерно 20МПа (мегапаскалей), т.е. на участок бетона размерами 1х1 см можно приложить нагрузку до 200 килограмм силы, при этом не наступит его разрушение. Именно такая прочность необходима и достаточна для неответственных изделий, эксплуатирующихся не в агрессивной среде, можно, конечно, и более высокую марку использовать, но зачем переплачивать? Именно состав бетона м200 обеспечивает оптимальное соотношение «цена-качество», а если быть более точным, то «цена-прочность»

Состав бетона м200

Основные качества бетона М200

Итак, бетон М200 имеет следующие показатели, характеризующие его качество:

  • класс В15 (прочность на сжатие не ниже 200 кгс/см2)
  • подвижность бетонной смеси, характеризуется осадкой конуса бетонной смеси, может быть П2 (5-9 см), П3 (10-15 см), П4 (16-20 см), чем больше осадка конуса, тем пластичнее бетонная смесь и тем легче ее укладывать.
  • морозостойкость F100, характеризуется количеством циклов попеременного замораживания и полного оттаивания после которых бетон не должен потерять более 5% прочности или 3% массы
  • водонепроницаемость W4, характеризует способность проникать в бетон воды под высоким давлением.

Состав бетона м200

Основные характеристики и состав бетона М200

Правильно подобранный состав бетона позволяет обеспечить все качественные характеристики, описанные выше. Используется цемент марки не ниже М400 (можно М400; 500; 600), чистый песок, с содержанием глины не более 3%, щебень различных фракций (2-5; 5-10; 5-20; 10-20 и др.), вода и различные добавки (пластификаторы, противоморозные, ускорители твердения и пр.) Расход на 1 м3 бетона каждого из компонентов примерно такой: цемент-265кг, песок 860кг, щебень-1050кг, вода примерно 180л (для подвижности П-3). Расход добавок индивидуальный, находится примерно в следующих пределах 0,4-1,2% от массы цемента.

Состав бетона м200

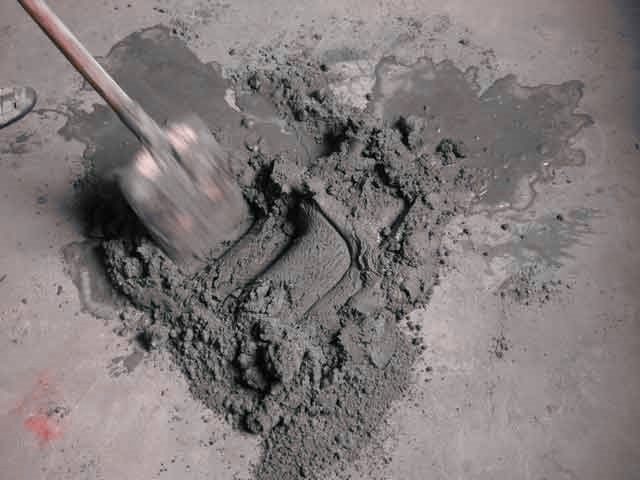

Имея данный состав бетона можно вывести пропорцию соотношения компонентов: Цемент:песок:щебень — 1:2,8:4,8, т.е. на одну часть цемента нужно взять 2,8 частей песка и 4,8 частей щебня, количество воды должно быть примерно 20% от общего объема. Качество готового бетона также зависит от качественного перемешивания.

Состав бетона м200

У разных производителей состав бетона М200 различный и зависит от качества применяемых материалов, но при этом есть требования ГОСТ и СНиП, согласно , которых устанавливаются определенные требования к составу бетона М200 и материалам для его изготовления.

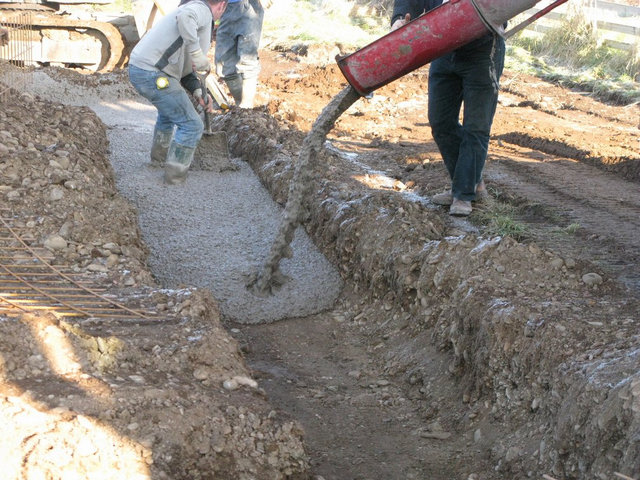

Итак подведем итог, чтобы получить качественный бетон М200 нужно использовать качественные заполнители, дозировать их в нужном соотношении, тщательно перемешать и своевременно уложить бетонную смесь, не дать ей засохнуть и схватиться. При приобретении бетона стоит обращаться к проверенным производителям, дающим гарантию качества на свою продукция, подтвержденную документально.



27.09.2014
Твитнуть


Наши услуги

Публикации

20.10.2019

Главное преимущество аренды бизнес-центров в том, ч то есть ...

20.10.2019

В связи с тем, что было отменено государственное ...

20.10.2019

Китай великая страна. Славится своей знаменитой кухней, ...

Разделы статей

Советы мастеров
